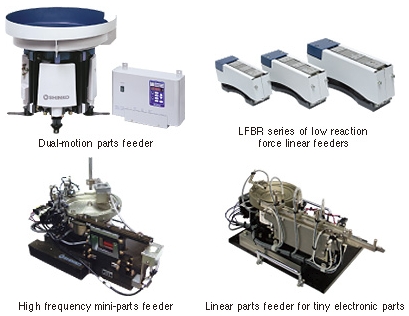

SINFONIA High-frequency mini parts feeders Piezoelectric, high-frequency mini parts feeders Dual-motion parts feeders Digital controllers Linear feeders

SINFONIA DM DMS獨自の楕円運動により実現した スムーズ?サイレント＆ハイスピード。 デュアルモーションパーツフィーダは、適切な位相差を與えた水平?垂直２方向の振動で、従來のパーツフィーダの概念をうち破る高性能を?qū)g現。垂直振幅を最小限に設定できるため、ワークの踴りがきわめて小さくなりました。このため、薄いワークでも重なりのない滑らかな搬送が可能です。また、トラック面を滑るような滑らかで靜粛な搬送を?qū)g現しています。さらに、垂直振幅を一定とし、水平振幅のみを増加させることで、搬送速度を大幅に向上。水平?垂直振幅をそれぞれ個別に設定できるため、ワークの性質に応じた最適振動を設定できます。

SINFONIA駆動部仕様

形式

DM-30C DM-38C DM-45C DM-65C
駆動部質量 55 80 140 320
定格電圧(V) 200
定格電流(A) 水平 2.0 2.0 4.0 4.0
垂直 0.8 0.8 2.0 2.0
振動數(Hz) 70?110 30?40
未加工ボウル徑
（円筒）		 φ300 φ375 φ450 φ650
最大ボウル徑
（円筒）		 φ500 φ600 φ700 φ1000
最大積載質量
（ワーク＋ボウルの質量）(kg)		 9.2 17.0 27.5 70.0
最大振幅
（未加工円筒ボウル外周）		 水平 1.8 2.0 4.0
垂直 0.3 1.0
リード線 1.25mm2×5芯
適用コントローラ C10-4DM
SINFONIA駆動部仕様

形式

 DMS-15C DMS-20C DMS-25C DMS-30C DMS-38C DMS-45C
駆動部外徑 φ160 φ210 φ260 φ310 φ390 φ460
駆動部高さ(mm) 130 150 185 220 250 265
駆動部質量 7 14 25 40 70 110
定格電圧(V) 200
定格電流(A) 水平 0.15 0.25 0.6 2.0 2.0 2.0
垂直 0.15 0.25 0.3 0.8 0.8 2.0
振動數(HZ) 100?180 70?110
未加工ボウル徑(円筒) φ150 φ200 φ250 φ300 φ375 φ450
最大ボウル徑(円筒) φ250 φ320 φ400 φ500 φ600 φ700
最大振幅
(未加工円筒ボウル外周)		 水平 0.6 1.0
垂直 0.13 0.3
最大積載質量
(ワーク+ボウルの質量)		 2.3 4 8 12.5 17 26
リード線 0.5mm2×5芯 0.75mm2×5芯
適用コントローラ C10-4DM
SINFONIA仕様
形 式 EA-15 EA-20 EA-25 EA-30 EA-38 EA-45
駆動部外徑 165 210 260 310 390 460
駆動部高さ(mm) 130 155 190 220 260 280
駆動部質量 8.5 17 30 48 80 115
板ばね取付角度(度) 15
定格電圧(V) 200(注)
定格電流(A) 0.4 0.8 1.5 2.0 2.5 3.0
振動數(Hz) 100?180
未加工ボウル徑
(円筒)		 150 200 250 300 375 450
最大ボウル徑
(円筒)		 250 320 400 500 600 700
最大振幅
(標準円筒ボウル外周)		 0.6 0.8
最大積載質量
(ワーク+ボウルの質量)		 2.3 4 8 12.5 17 26
電源ケーブル(mm2) 0.5 0.75 0.75 0.75 1.25 1.25
適用
コントローラ?		 AC
200V用		 シングル C10-1VF/1VFEF C10-3VF/3VFEF
ツイン C9-3VFT-2C
AC
100V用		 シングル C10-1VF/1VFEF+C10-TR C10-3VF/3VFEF+C10-TR
ツイン C9-3VFT-1C
SINFONIA仕様
形 式 ER-25B ER-30B ER-38B ER-45B ER-55B ER-65B ER-75B
駆動部外徑 260 310 390 460 560 660 760
駆動部高さ(mm) 198 225 264 286 321 321 321
駆動部質量 30 48 80 115 160 200 260
板バネ取付角度(度) 20
定格電圧(V) 200(注)
定格電流(A) 1.0 1.5 2.0 2.5 5.0 5.0 5.0
振動數(Hz) 50?90
未加工ボウル徑
(円筒)		 250 300 375 450 550 650 750
最大ボウル徑
(円筒)		 400 500 600 700 820 970 1100
最大振幅
(標準円筒ボウル外周)		 1.2 1.4
最大積載質量
(ワーク+ボウルの質量)		 8 12.5 17 26 70 85 120
電源ケーブル(mm2) 0.75 0.75 1.25 1.25 2.0 2.0 2.0
適用
コントローラ?		 AC
200V用		 シングル C10-1VF/1VFEF C10-3VF/3VFEF C10-5VF/5VFEF
ツイン C9-3VFT-2C —
AC
100V用		 シングル C10-1VF/1VFEF+C10-TR C10-3VF/3VFEF+C10-TR —
ツイン C9-3VFT-1C —
SINFONIA仕様
形式 LFBR-350 LFBR-450 LFBR-600
定格電圧(V)

200
定格電流(A) 0.12 0.14 0.28
振動數(Hz) 85?120 75?100 75?90
駆動部質量 3.5 5.5 10.5
板ばね角度(度)

12

 15 15
最大振幅 0.60 0.65 0.75
適用コントローラ AC200V用 シングル C10-1VF/1VFEF
ツイン C9-3VFT-2C
AC100V用 シングル C10-1VF/1VFEF+C10-TR
ツイン C9-3VFT-1C

SINFONIA寸法表

単位：mm

形式 A B C D E F G H I J K L M
LFBR-350 70 170.5 12 93.5 45 13 12 M5 110 21 55 14 M8
LFBR-450 80 205 20 107.5 55 13 14 M6 130 38 60 13 M8
LFBR-600 95 274.5 25.5 133 75 16.5 19 M6 190 46 75 13 M10
LFBRシリーズ


シュート仕様およびオーバーハング

単位：mm

形式

最大
長		 最大
幅		 最小
厚		 質量
範囲
(kg)		 基準位置
（シュート全長最大時）
L1 L2 L3 L4 L5
LFBR-350 350 40 9 0.4?1.2 110?150 90 30?110 39 67.5
LFBR-450 450 45 12 1.2?2.3

150?190

 110 70?150 46 82
LFBR-600 600 55 14 2.3?4.0 200?250 150 90?200 55 108
SINFONIA仕様
形式 LFB-300 LFB-400 LFB-550
定格電圧(V)

200

定格電流(A) 0.04 0.08 0.15
振動數(Hz) 90?120 80?110 75?100
駆動部質量 3.0 5.0 10.0
板ばね角度（度）

15

最大振幅 0.6 0.65 0.75
適用
コントローラ		 AC
200V用		 シングル C10-1VF
ツイン C9-3VFT-2C
AC
100V用		 シングル C10-1VF+C10-TR
ツイン C9-3VFT-1C

SINFONIA寸法表

単位：mm

形式 A B C E F G H I K L M N O P R W d
LFB-300 57 135 97 124 65 150 24 45 55 110 5 16 3 10 15 38 6
LFB-400 65 160 120 145 75 180 28 55 60 130 6 16 5 15 15 42 7
LFB-550 79 230 143 200 90 255 38 75 75 190 6 19 5 20 20 52 9
LFBシリーズ


シュート仕様およびオーバーハング

単位：mm

適用
リニア
フィーダ

最大
長		 最大
幅		 最小
厚		 質量
範囲
(kg)		 基準位置
(シュート全長最大時）
L1 L2 L3 L4 L5
LFB-300 300 50 6 0.4?1.0 66 110 40 124 3
LFB-400 400 50 10 0.8?2.0 105 150 70 145 3
LFB-550 550 65 14 1.4?3.5 140 210 85 200 5
SINFONIA仕様
形式 定格電圧(V) 定格電流(A) 振動數(Hz) 質量

　標準適用　　
コントローラ

LF-02 100/110 0.12 100?180
（※100/120）		 0.44 C10-1VF/1VFEF
C4-5B
LF-04 100/110 0.22 100?180
（※100/120）		 1.0
? ※C4-5Bを使用した場合

SINFONIA寸法表

単位：mm

形式 A B C E H I J L M O P Q R
LF-02 22 約81 44.3 65 15 40 M3 40 M4 16 15 9 10
LF-04 32 約101 57.3 80 20 50 M4 55 M5 21 15 12 12
シュート仕様

単位：mm

適　　　　用
リニアフィーダ

最大長 最大幅 最大質量
LF-02 200 20 0.2
LF-04 300 30 0.4
SINFONIA仕様
形式 定格電圧(V) 定格電流(A) 振動數(Hz) 質量

標準適用
コントローラ

MF-04C 100/110
200/220		 0.13
0.065		 50?90
（※50/60）		 0.6 C10-1VF/1VFEF
C4-5B
MF-15C 100/110
200/220		 0.2
0.1		 50?90
（※50/60）		 1.8
? ※C4-5Bを使用した場合

SINFONIA寸法表

単位：mm

形式 A B C D E LI M L M N O P Q
MF-04C 46 106 56 38 62 88 7 9 7 9 38 9 3.2
MF-15C 56 160 78 52 100 144 9 16 9 16 52 8 3.2
シュート仕様

単位：mm

適　　　　用
リニアフィーダ

最大長 最大幅 最大質量
MF-04C 300 35 0.4
MF-15C 450 45 1.5
SINFONIA仕様
形式 板ばね取付け角度 定格電圧(V) 定格電流(A) 振動數(Hz) 質量 標準適用
コントローラ
α β
LF-30 0゜?20゜ 10゜?30゜ 200/220 1.5 50?90（※50/60） 25 C10-3VF/3VFEF
C4-5B
LF-40 0゜?20゜ 10゜?30゜ 200/220 1.6 50?90（※50/60） 33
? ※C4-5Bを使用した場合
寸法表

単位：mm

形式 A B C F H I K L N O P R
LF-30 182 410 162 180 156 190 150 295 30 30 55 40
LF-40 196 500 177 186 166 250 154 375 30 30 55 40
シュート仕様

単位：mm

適　　　　　用
リニアフィーダ		 最大長 最大幅 最大質量
(kg)
LF-30 650 120 3.5
LF-40 750 150 5.5
SINFONIA仕様
形式 定格電圧(V) 定格電流(A) 振動數(Hz) 質量

　標準適用　　
コントローラ

LFB-02 100/110 0.12 100?180 1.2 C10-1VF
C10-1VFEF
C9-03VFTC
LFB-04 100/110
200/220		 0.16
0.08		 100?180 2.7
HLFB-02 100/110 0.25 220?360 1.2
HLFB-04C 100/110 0.30 220?360 2.7

SINFONIA寸法表

単位：mm

形式 A B C E H I J L M N O P R
LFB/HLFB-02 22 130 86 65 15 40 M3 120 φ6 4.5 45 5 13
LFB-04 32 170 108 80 20 50 M4 155 φ7 6 49 7.5 15
シュート仕様

単位：mm

適　　　　用
リニアフィーダ

最大長 最大幅 最大質量
LFB/HLFB-02 200 20 0.2
LFB-04 300 30 0.4
HLFB-04C 300 30 0.4
