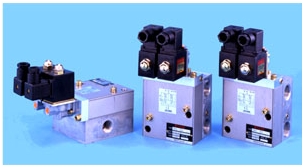

TACO沖壓機用復式電磁閥 排氣優先雙聯閥 354系列 概要／使用 ●概要／使用　●形式記號　●動作　●操作　●外形尺寸 ● 本機器為沖壓機的空氣離合器，空氣制動器安全操作而開發的復式電磁閥。 ● 2個壓力返回形3通閥并聯一體化，雙閥同時動作的構造。 ● 一般兩閥同時發生故障的可能性極小。萬一，一閥發生故障時，2 (OUT側)輸出的空氣壓力低于動作器的壓力，雙聯閥是沖壓機械安全操作不可缺的閥，信賴性很高。 ● 雙聯閥為沖壓機的安全操作最優先設計，是期待安全性的沖壓機械最適合的電磁閥。 ● 雙聯閥的功能與一般的常閉3通電磁閥相同。 主要特長 ● 維護容易的座接形。電氣連接部采用DIN連接。 ● 采用DIN形連接。 ● 供有并列形，交叉形。 ● 緊湊排氣量卓越的并列形。 ● 單閥異常動作時，2 (OUT)側輸出的壓力，最小抑制的交叉形。 ● 先導供氣方式(內部／外部)轉換容易。 354系列 使用 主閥形式與構造 先導動作3通雙聯閥(雙閥)，壓力返回形錐閥 使用流體 經過濾(40μm以下)的壓縮空氣 使用壓力 0.2 ～ 0.85MPa：內部先導式(標準)　／　0.05～0.85MPa： 外部先導式 周圍溫度 5～50℃ 潤滑 無供油 安裝形態 最好垂直壁面固定。 應答時間(代表值)*1 ON時：11msec、OFF時：11msec 手動操作 按鈕操作（無鎖定式） 動作頻度 3Hz max. ( 1回/１カ月 min.) 允許電壓變動率 ±10% 絕緣種類 B種 質量 約2.5kg?????354 Series 額定電壓*2 ●AC100V 50Hz，AC110V 60Hz　●AC200V 50Hz，AC220V 60Hz　●DC24V　●DC100V 線圈2個 同時動作電流值 額定電壓(周波數) 電流(保持／起動) 額定電壓(周波數) 電流(保持／始動) 額定電壓 電流 AC100V(50Hz) 0.40A/0.60A AC200V(50Hz) 0.20A/0.30A DC24V 0.60A AC100V(60Hz) 0.36A/0.52A AC200V(60Hz) 0.18A/0.26A DC100V 0.20A *1 應答時間為供氣壓力0.5MPa的值。長時間放置后，起動值可能超過此值。 *2 關于特殊電壓請商談。 形式記號特性／表示 ●概要／使用　●形式記號　●動作　●操作　●外形尺寸 閥形式 口徑尺寸 形式記號 有效截面積(代表值) 口徑1、2 口徑3 1 → 2 2 → 3 交叉流動形　 1：IN 2：OUT 3：EX Rc3/8 Rc3/4 354-300-C000 65mm2 105mm2 Rc1/2 354-400-C000 140mm2 Rc3/4 354-600-C000 并列流動形 1：IN 2：OUT 3：EX Rc3/8 Rc3/4 354-300-P000 29mm2 105mm2 Rc1/2 354-400-P000 140mm2 Rc3/4 354-600-P000 產品名 口徑 尺寸 流動形式 先導空氣 供給方式 附件 電氣連接部 額定電壓 354- 3: Rc3/8 4： Rc1/2 6： Rc3/4 0: 座接形 無 00- C： 交叉流動 P： 并列流動 0：(標準) 內部先導式 1： 外部先導式 0： 無鎖定按鈕 H： 無手動操作機器 0：(標準) Pg11 DIN連接 2： Pg11 DIN連接 指示燈 附過壓抑制器 AC100V： AC100V 50/60Hz、 AC110V 60Hz AC200V： AC200V 50/60Hz、 AC220V 60Hz DC24V： DC24V DC100V： DC100V 動作說明 ●概要／使用　●形式記號　●動作　●操作　●外形尺寸 線圈OFF時 活塞未受先導閥壓力的作用，閥VA，VB通往口徑1→ 2，閥座關閉。 此時，活塞下面的排氣用閥座打開，與口徑2側連接離合器，制動器等動作的氣缸內的空氣壓力，從口徑3排入大氣。 線圈ON時 先導閥PA，PB動作，活塞受到先導壓力的作用。 此時閥VA，VB口徑1→2間的閥座接通。 交叉流動形，口徑1側的壓縮空氣，通過主體的交叉通路流往2側。 并列流動形，各閥流往口徑2。 并列流動形VA，VB的流量由插銷控制，2側的氣缸動作。 此時，排氣用閥座關閉，氣缸內的壓力，無法從口徑3排入大氣。 因故障，一閥無法返回時 萬一，一閥出現故障，無法動作復位時（例，圖示閥VA不動作，閥VA的口徑1→2間的閥座打開） １．交叉流動形，閥VA口徑1側的壓縮空氣，經交叉通路流往口徑VB2側，閥VB滑閥通路出口，VB側排氣用閥座打開，口徑2側氣缸內發生的壓力，殘壓為IN 側壓力的2%以下。 ２．并列流動形，IN側壓縮空氣從閥VA口徑2側流出，閥附屬的流量塞子限制流入的壓縮空氣。VB側排氣用閥座打開，抑制口徑2側氣缸內的高壓。此時的壓力（殘壓）為IN側壓力的5%以下。 【注意】雙閥的排氣口：口徑3必須正常排氣。必須定期檢查口徑3處安裝的消聲器，防止堵塞造成排氣不良。特別是并列形，比交叉形口徑1側（空氣供給口）流入的空氣量要多，請十分注意確保排氣容量。 操作方法 ●概要／使用　●形式記號　●動作　●操作　●外形尺寸 [基本] ● 本產品作為壓縮空氣系統的構成機器使用。 ● 請?jiān)谑褂梅秶鷥?nèi)使用。 1. 請使用適合產品的電壓/頻率。 2. 最高使用壓力：0.85MPa以下。 3. 指定流體：清凈的壓縮空氣。 4. 請勿改造，改變用途。 5. 使用時，請經常確認安全。 ● 供氣的動作與流量對機器的動作十分重要，請確認。 ● 低溫使用時，為防止結冰，不想使用空氣干燥器場合，請除去空氣中水分。 ● 突然停電恢復后，請防止抑制器的干涉故障。 ● 請勿在發火，爆炸的場所使用。 ● 請勿在腐蝕性瓦斯，海水，水，高濕度，臭氧的環境中使用。 [配管?安裝] ● 請勿在配管前卸下保護孔徑用塞子（或貼紙）。 ● 請使用清凈防銹處置后的材料，并用壓縮空氣充分對配管材進行清掃。 ● 請消除配管螺絲端部的殘質。 ● 利用閥裝置的安裝孔，原則為垂直堅實固定。 ● 確認各口徑1（IN）， 2（OUT），3（EX），正確配管。配管口徑必須與閥口徑一致。354系列的口徑3與口徑1，2無關，為Rc3/4。注意消聲器螺絲的連接。 ● 口徑3：請勿縮小排氣口。請勿忘卸下保護孔徑的塞子（或封印紙）。 ● 口徑3所連接的消聲器為TACO；MFF-306形，或使用相當排氣容量消聲器。安裝時，請防止脫落連接。 ● 口徑1側的配管請使用過濾器，減壓閥，油霧器等，再供氣。 ● 口徑1側的配管途中請勿縮小進行配管。 ● 為方便保養，安裝時請留出相當?shù)目臻g。 ● 為避免配管口徑的破損，請勿過緊擰入配管。 [潤滑] ● 為維持安定的應答時間，使用時請勿供油。 [電路配線] ● 確認電路配線所使用的電壓與線圈電壓一致，配線時要兩線圈同時通電。 ● 為避免震動等斷線事故，除去多余松弛部分堅實固定。 ● 必須要配接地線。或推薦使用過流遮斷器。 外部控制器回路的編入 ● 本器未附動作監視器。利用壓力開關等，與外部動作的監視器回路編入使用。 ● 監視器的回路以閥發生異常狀態時，沖壓機能停止動作的回路進行設定。 [操　作] ● 最初口徑1：供氣時，請確認系統的安全。 ● 一閥發生故障時，口徑2側的壓力（殘壓）對應供氣壓力（0.85MPa時），交叉流動形為2%以下，并列流動形為5%以下。離合器/制動器氣缸的動作壓力，對應口徑2側殘壓曲線，請確認在1～3.5倍以上。 一閥不能返回時，OUT側所發生的殘留曲線 ● 因外部動作監視回路所引起的緊急停止場合，必須排除異常原因后再起動。 [其他] ● 請按日檢，定期檢查的計劃進行實施。 ● 長期保管后，最初動作的場合，最低動作壓力(0.2MPa)可能無法起動。此時，用0.5MPa的供氣壓力進行數回動作后，返回最低動作壓力。 [保養] ● 保養?檢查，限于熟悉氣動元件，或受過指導的人，確認安全后進行實施。 ● 分解時，必須切斷電源，確認機器前后的壓力為零后才可實施。 ● 分解要領 事先準備好內部構造圖，進行操作。 因是座接形，從主體中卸下2根安裝螺絲，主體部分移動至易操作場所進行作業。此時，注意不要丟失主體接合面的墊片。 卸下閥罩，可取出活塞ASSY及連桿。 卸下C形固定輪，取出塞子，IN側閥密封圈。 先導閥ASSY，卸下固定線圈用特殊螺帽，擰松2根小螺絲，可卸下線圈板進行分解。 ● 零部件洗凈與交換 請用溫水或中性洗滌劑清凈各零部件。清凈后請吹干。損壞零部件進行交換。 ● 裝配 密封圈等零部件表面，請用鋰脂膏（或透平油）薄薄涂抹一層，參考內部構造圖正確裝配。特殊螺帽不要擰得過緊。 ● 檢查供氣管路 必須排出污水。交換不良過濾器濾蕊。排水大量發生的場合，請用空氣干燥器進行處置。 [故障主要原因，對策] ● EX口徑漏氣 ?異狀物阻礙閥ASSY的動作，或閥密封圈損傷。 ?閥座無法關閉造成漏氣。 ?除去異狀物，或交換密封圈。 ● 先導閥造成口徑3漏氣 ?除以上原因外，鐵芯返回彈簧折損。 ?交換鐵芯返回彈簧。閥座密封圈不良的場合，交換鐵芯ASSY。 ● 主閥轉換時，震動等無法順利轉換 ?供氣壓力?供氣量不足。背壓過高，供給電壓不足。 ?閥的動力不足，或活塞壓力較弱，先導閥的轉換不完全。 ?檢查供氣管路，交換消聲器。檢查電源電壓，電流容量。 ?改良不良部分。 ● 無動作 ?檢查電氣回路，改良不良部分。 外形尺寸圖 ●概要／使用　●形式記號　●動作　●操作　●外形尺寸 -mm- ●概要／使用　●形式記號　●動作　●操作　●外形尺寸 產品一覽
